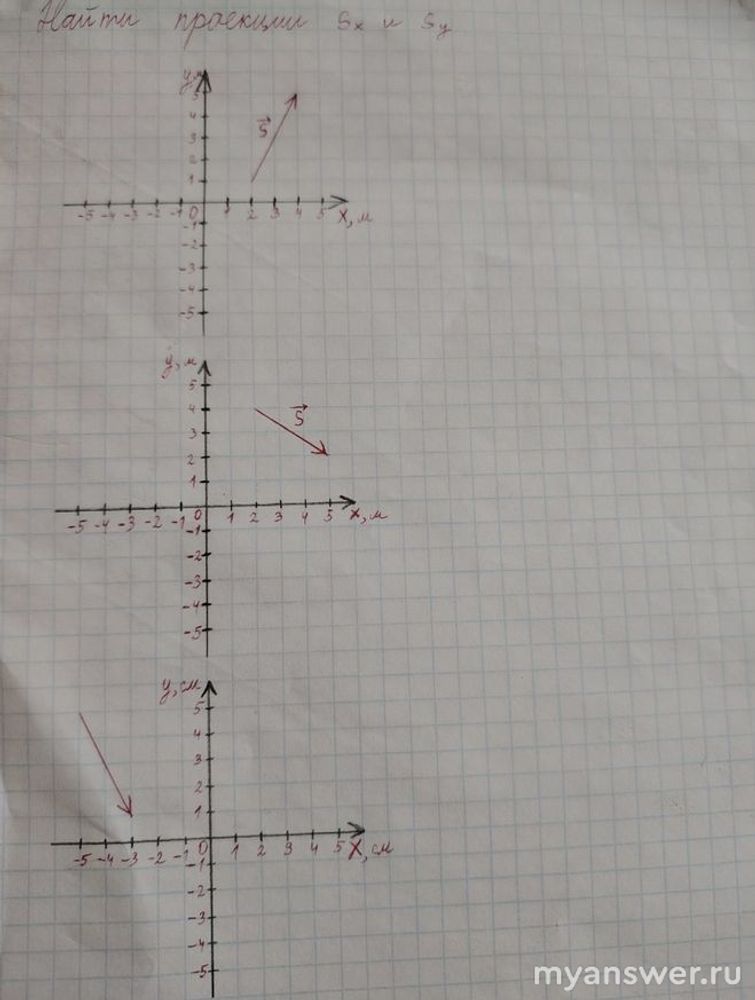

Элементарно, Ватсон. Для нахождения проекции надо из координаты (Х или Y) конца вектора вычесть соответствующую координату его начала. Например, для последнего рисунка координаты по Х - это -5 (начало) и -3 (конец), координаты по Y - это 5 (начало) и 1 (конец), поэтому проекция на ось Х будет (-3)-(-5) = 2, а проекция на ось Y будет (1-5) = -4. Да, проекция вектора на ось может быть и отрицательной...
