Как определить эквивалентную емкость батареи?

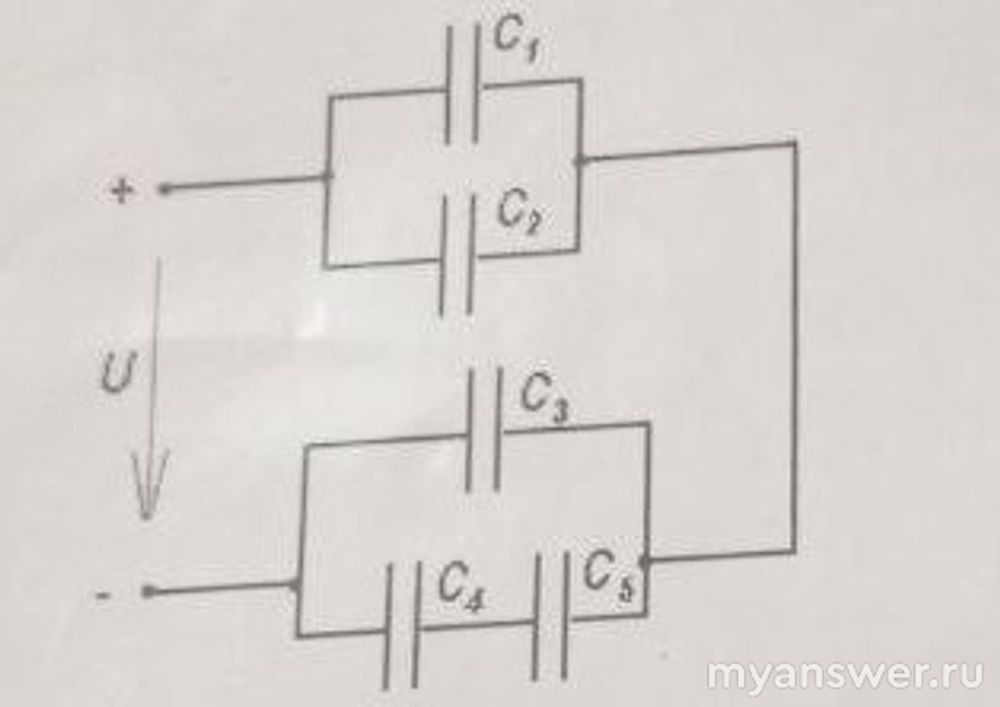

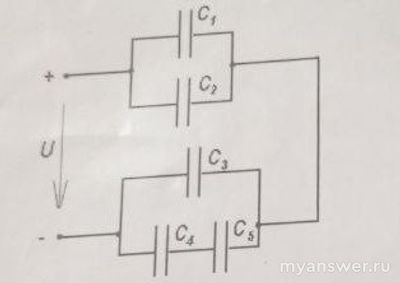

определить эквивалентную емкость батареи конденсаторов напряжение и заряд каждого конденсатора а также энергию накопленную всей батареей конденсаторов U,B-12v c1-13мкф c2-1мкф c3-24мкф c4-15мкф c5-10мкф
Ответы (1)
По условию С1=13 мкф, С2=1 мкф, С3=24 мкф, С4=15 мкф, С5=10 мкф. По приведенной схеме видно, что конденсаторы С1 и С2 соединены параллельно, значит их суммарная емкость равна С1+С2=13+1=14 мкф, конденсаторы С4 и С5 соединены последовательно, их суммарная емкость равна С4*С5/(С4+С5)= 15*10/25=6 мкф. С3 соединен параллельно к С4 и С5, поэтому суммарная емкость этих трех конденсаторов равна: 24+6=30 мкф. И конденсаторы 1,2 соединены параллельно к 3,4,5 поэтому эквивалентная емкость системы равна 14+30=44 мкф.
Энергия всей батареи равна С*U^2/2=44*12*12/2=3168 мДж.
