Как решить: На рисунке представлена схема цепи, подключённой к источнику?

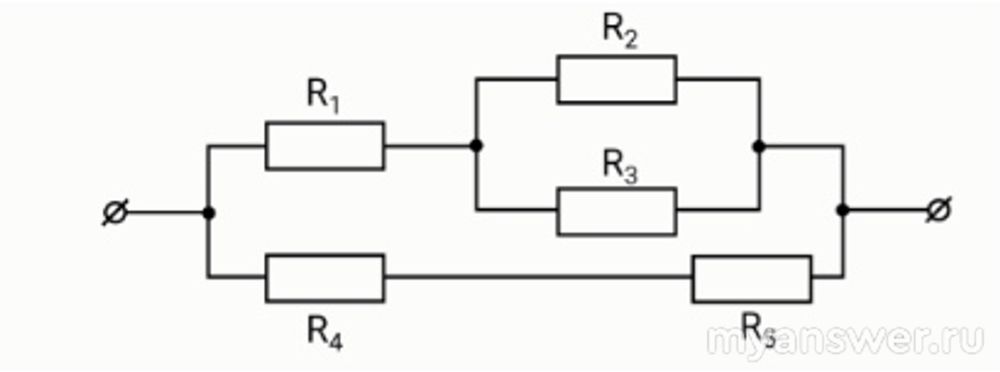

На рисунке представлена схема цепи, подключённой к источнику постоянного напряжения cUAB=10 В.

Как решить: На рисунке представлена схема цепи, подключённой к источнику?

Номиналы резисторов: R1=2.6 Ом, R2=4.0 Ом, R3=6.0 Ом, R4=3.2 Ом, R5=2.0 Ом.

Выберите верное утверждение:

Падение напряжения на резисторе R2 больше, чем на R3

Через резистор R3 ток не течёт, т.к. это самое большое сопротивление

На всех резисторах падение напряжения одинаково

Сила тока, текущего через R1, больше, чем сила тока, текущего через R2

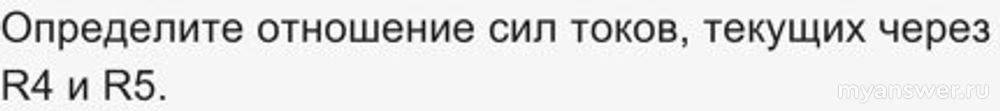

Определите отношение сил токов, текущих через R4 и R5.

Ответ округлите до целых.

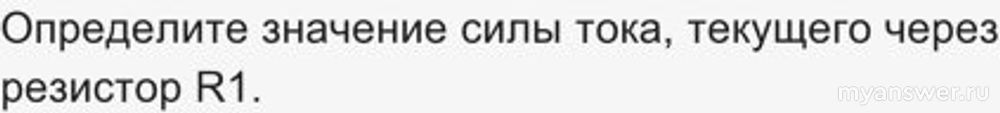

Определите значение силы тока, текущего через резистор R1.

Ответ выразите в амперах, округлите до целых.

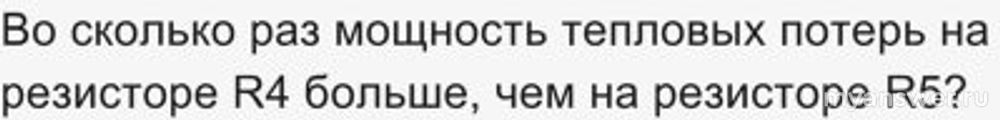

Во сколько раз мощность тепловых потерь на резисторе R4 больше, чем на резисторе R5?

Ответ округлите до десятых.

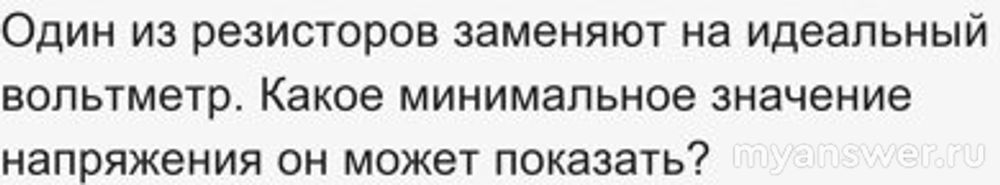

Один из резисторов заменяют на идеальный вольтметр. Какое минимальное значение напряжения он может показать?

Ответ выразите в вольтах, округлите до десятых.

0
Жалоба

Ответы (2)

Как решить: На рисунке представлена схема цепи, подключённой к источнику?

Ответ: Сила тока, текущего через R₁, больше, чем сила тока, текущего через R₂

Как решить: На рисунке представлена схема цепи, подключённой к источнику?

резисторы R4 и R5 подключены последовательно - сила тока в них одинаковая

Ответ: отношение равно 1

Как решить: На рисунке представлена схема цепи, подключённой к источнику?

резисторы R₂ и R₃ подключены параллельно, их эквивалентное сопротивление R равно:

1/R = 1/R₂+ 1/R₃= 1/4 + 1/6 = 10/24

R = 2.4 Ом

R₁ + R = 2.6 Ом + 2.4 Ом = 5 Ом

Ответ: сила тока, текущего через резистор R₁ равна : 10 Вольт / 5 Ом = 2 Ампера

Как решить: На рисунке представлена схема цепи, подключённой к источнику?

мощность тепловых потерь на резисторе = I² * R

сила тока одинаковая, т.к данные резисторы подключены последовательно

Ответ: мощность тепловых потерь больше в: R₄ / R₅ = 1.6 раз

Как решить: На рисунке представлена схема цепи, подключённой к источнику?

  • если заменить на идеальный вольтметр любой из резисторов R₁ либо R₄ либо R₅, то вольтметр будет показывать напряжение питания: cUAB = 10 Вольт
  • если заменить на идеальный вольтметр резистор R₂, то вольтметр будет показывать: 10 Вольт * R₃ / (R₁ + R₃) = 6,9 Вольт
  • если заменить на идеальный вольтметр резистор R₃, то вольтметр будет показывать: 10 Вольт * R₂ / (R₁ + R₂) = 6,0 Вольт

Ответ: минимальное значение напряжения = 6,0 Вольт

Ответить
+5
На первые три вопрос ответа нету...
Ответить
так там было написано:
Выберите 1 верное утверждение из 4-х предложенных
верное утверждение указано, соответственно- все остальные неверные
Ответить
А, да. Не въехал. Я думал, что-то нужно про каждое рассказать.
Ответить

В ВУЗе мы изучали электротехнику, по-моему, 2 семестра, ну и физика у нас тоже была.

В первом блоке задания даже мне очевидно, что нужно выбрать утверждение:

Сила тока, текущего через R1, больше, чем сила тока, текущего через R2

Мы это видим на схеме, сила тока делится на 2 на этом участке, где R2.

У R4 и R5 сила тока одинакова, они находятся на одном участке, на котором соединены последовательно, отношение, естественно, равно 1.

Сила тока, текущего через R₁ = 10 Вольт / 5 Ом = 2 Ампера

R4 и R5, как я уже сказала, соединены последовательно, поэтому просто делим R4/R5: 3,2 / 2,0 = 1,6.

Ну и в последнем задании минимальное значение напряжения = 6,0 Вольт.

автор
Ответить
+1
