Оптоволокна или кабеля с "витой парой", которую Вы на рисунке выложили? Это разные провода.

Оптоволокно соединить можно только сваркой, которую может произвести только специалист, причем потеря на затухании сигнала увеличится, Поэтому лучше будет заменить целым проводом.

Патч-корды же с "витой парой" удлиняются или соединяются (в случае разрыва) с помощью стандартных разъемов (коннекторов), концы обжимаются в них специальным инструментом (кримпером), а потом соединяются в покупном адаптере.

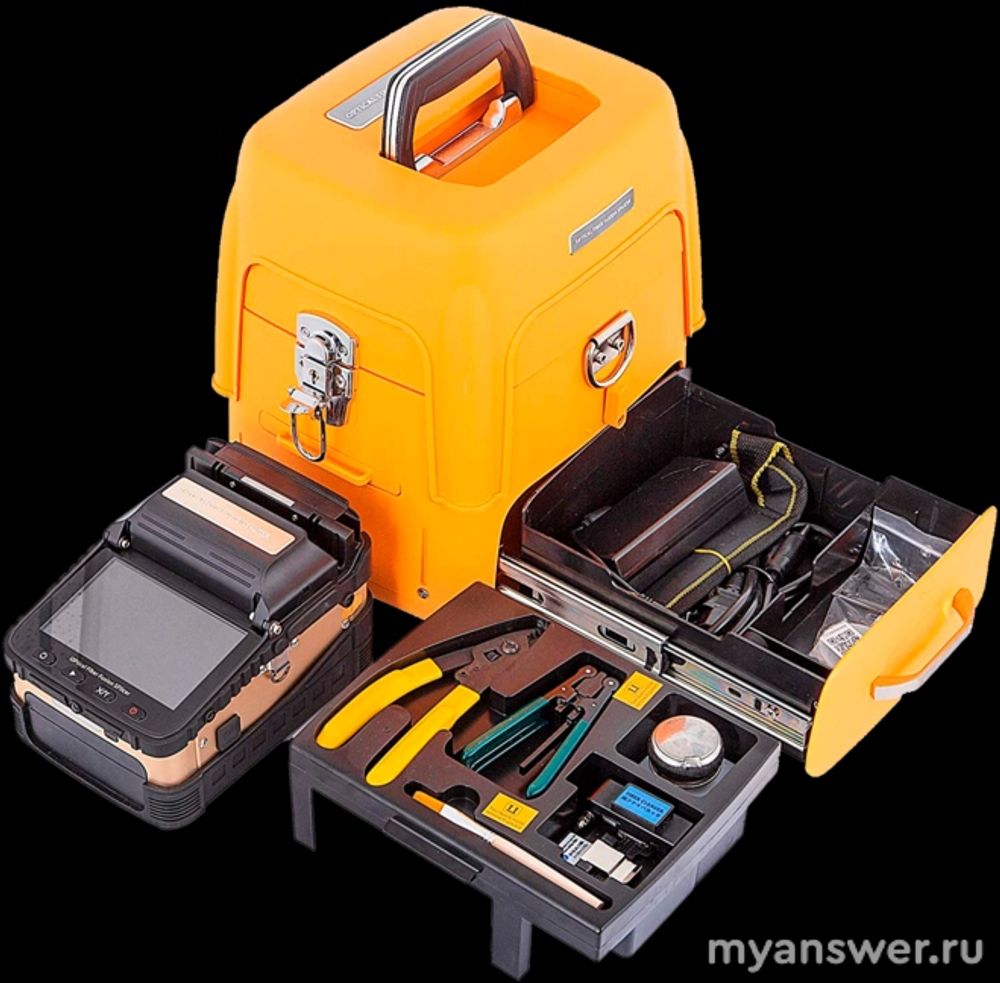

Обрыв оптического кабеля восстанавливается при помощи сварки. Для этого существует специальный сварочный аппарат. Прежде чем производить сварку оптического кабеля его нужно подготовить.

Специальным инструментом (стриппером) производится очистка оптической жилы от оболочки и защитного лака. Потом это место сварки обезжиривают при помощи изопропилового спирта. Затем используют специальный инструмент который называется скалыватель. Им скалывают концы оптического кабеля, чтобы скол был идеально ровный в месте пайки.

После подготовки "жилки" для пайки производят сварку при помощи сварочного аппарата, предварительно надев на неё гильзу КЗДС (комплект защиты для сварных стыков). Она представляет собой термоусаживаемую трубку которая состоит из внутренней трубки, из материала клея-расплава, помещённой во внешнюю термоусадочную трубку и металлического стержня, который помещён между трубками. Он препятствует изгибу места сварки. Если таких "жилок" несколько, то производят эти операции со всеми "жилками".

И последнее, в месте соединения кабеля обычно ставится муфта, которая представляет собой черную герметичную коробку с отверстиями для ввода кабеля. Её часто можно увидеть на опорах (столбах) где проходит оптический кабель. Пайка кабеля обычно не выполняется стык в стык, а делается с некоторым запасом. Это обусловлено тем, что используется специфическое оборудование. Для этого оставляют небольшие запасы кабеля на опорах.

При качественной пайке, что видно на приборе сварочного аппарата (низкое затухание) параметры линии не влияют на качество передачи данных по оптической линии даже если таких соединений будет несколько.

P.S.

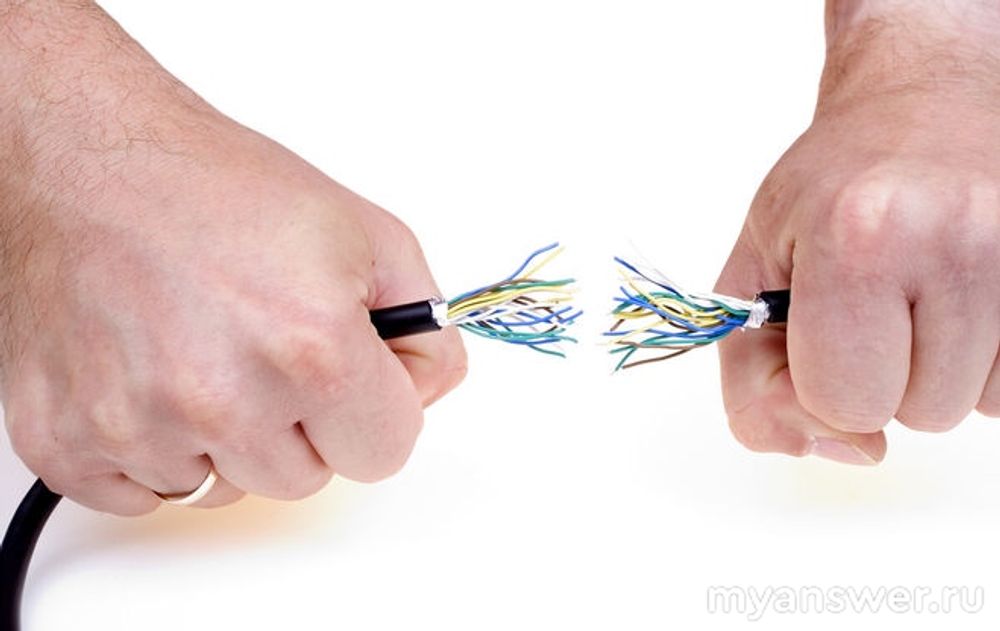

На Вашей картинке изображен провод типа "витая пара". Он состоит из медных жил. При порыве такого типа кабеля его можно восстановить при помощи обычной оловянно-свинцовой пайки. Можно сделать обычную скрутку жил цвет в цвет или соединить с помощью специальных "скотчлоков". Затем их изолировать друг от друга и все вместе.

Никак. Для этого требуется высокотехнологичное оборудование, которого у обычного человека нет. Кроме того, сварка оптики ухудшает качество, по этой причине компании, проводящие интернет, оставляют запас кабеля на столбе, чтобы в случае повреждения кабеля отмотать запас, поэтому на столбах можно увидеть кольца оптического кабеля. Отдельным абонентам оставляют запас реже, но тоже бывает. Вам надо обратиться в вашу компанию. Если есть запас, они могут вытянуть кабель до восстановления длины, в противном случае придется делать сварку кабеля.

Ну как починить? Для этого есть всего лишь один действенный вариант. Замена кабеля. Обратитесь в обслуживание. Объясните причину неполадок. Оператор пришлёт бригаду. Когда приедут-будут смотреть. Если кабель оборвался на улице то вероятнее всего будет полная замена кабеля.Ну это конечно надо смотреть на сколько далеко ваш дом или квартира расположена от распределительного щита. У нас на этом щите оставили определённую длину кабеля. А если кабель оборвался в помещении, то опять же установщики оставляют запас. А самому починить кабель без специальной аппаратуры просто не реально.В любом случае надо вызвать специалиста

Сращивание оптического кабеля не требует большого ума и умения.

Но требует специального оборудования и инструментов, которых у Вас наверняка нет.

Также сращивание оптики требует практики, то есть "набитой руки".

Само сращивание займёт полчаса как максимум - у специалиста, и будет гарантированно качественным.

Поверьте, если Вы вызовете спеца- это освободит Вас от покупки оборудования, инструментов, неудачных сращиваний, кучи нервов.
